Lassen Sie uns dieses Mal das klassische kleine Experiment von Micro:bit gemeinsam durchführen: Bleistiftmusik. Zeichnen Sie mit einem Bleistift eine dicke Graphitlinie auf ein Blatt Papier und verwenden Sie eine Krokodilklemme, um die Micro:bit-Platine, die Kopfhörer und die Graphitlinie zu verbinden. Nach der Programmierung kann der Kopfhörer wechselnde Töne spielen, wenn die Krokodilklemmen auf dem Graphitdraht bewegt werden.

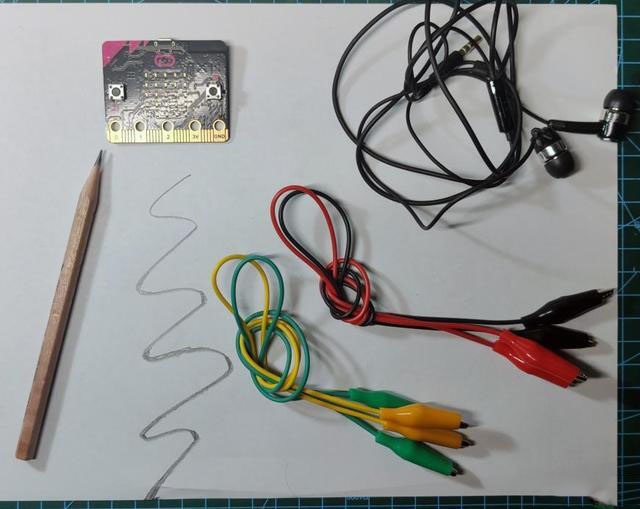

1. Komponentenliste
Micro:bit-Hauptplatine × 1, A4-Papier × 1, Bleistift (HB, 2B \ 6B) × 1, Krokodilklemmendraht × 4, Kopfhörer × 1.
2. Prüfprinzip
Micro:bit Pins P0, P1, P2, P3, P4, P10 können die analoge Spannung der Pins lesen. Der Rückgabewert der analogen Spannung ist Value (0-1023), und der Spannungswert (Volt) wird berechnet als Volt = 3,3 × (Value/1024). micro:bit muss beim Lesen der Spannung einen Strompfad bilden. Die Pins P0, P1, P2, P3, P4 und P10 sind positiv, und GND ist die Abkürzung für den Erdungsanschluss des Kabels. Es repräsentiert die Masse- oder 0-Linie. Diese Masse ist nicht wirklich Masse, für das Anlegen einer Masse wird angenommen, für das Netzteil ist es die negative Seite des Netzteils.
Graphit ist ein Leiter, der Strom leiten kann, aber einen hohen Widerstand hat. Mit Bleistift auf Papier gezeichneter Graphitdraht kann als variabler Widerstand verwendet werden, wenn sich die Krokodilklemmen auf dem Graphitdraht bewegen, ändert sich die Länge des Graphitdrahts und auch der Widerstandswert. Nach der Formel sind bei festem Strom I die Spannung U und der Widerstand R proportional: I=U/R. Die Widerstandsänderung bewirkt, dass sich auch die von Micro:bit gelesene Spannung ändert, wir lesen den analogen Spannungswert des Pins als Frequenzwert des Ausgangstons, und durch Bewegen der Krokodilklemme kann der Ton des Ausgangstons geändert werden. Figur 2
3. Hardwareverbindung
Micro:Bit-Pin-Anschlussdiagramm
1) Zuerst müssen wir mit einem Bleistift eine Linie auf A4-Papier zeichnen, ein Abschnitt der Linie sollte sich am Rand des Papiers befinden, um dicker und dicker zu zeichnen.
2) Verwenden Sie ein Krokodilklemmenkabel (schwarz), um die Masse des Kopfhörers mit dem GND-Pin zu verbinden, und ein Krokodilklemmenkabel (rot), um den linken Kanal mit Pin 0 zu verbinden.
Kopfhörerschnittstelle
3) Verwenden Sie 1 Krokodilklemmendraht (gelb), um ein Ende des Graphitdrahts mit dem GND-Stift zu verbinden. Verwenden Sie 1 Krokodilklemmendraht (grün), um ein Ende an Stift 1 zu befestigen, und halten Sie das andere Ende in Ihrer Hand, um sich entlang des Graphitdrahts zu bewegen.
4. Programm schreiben
1) Zuerst müssen wir eine Variable "Tone" erstellen, um die Änderung des an Pin P1 gesammelten Spannungswerts aufzuzeichnen.
2) Setzen Sie die Variable „Tone“ auf: Advanced → Pin → Analog Read Pin P1.
3) Um die Änderung der Aussprache deutlicher zu machen, erhöhen Sie die Tonhöhenfrequenz künstlich. Multiplizieren Sie den „Pitch“-Wert mit 4.
4) Messen Sie den Lesewert des Stifts auf dem weißen Papier (mein Messwert ist 1200), als Basisdaten, wenn der Stromkreis unterbrochen ist, wenn der "Ton" höher als dieser Basiswert ist, wird die Linie nicht berücksichtigt funktioniert nicht und es wird kein Ton wiedergegeben. Diese Display-Digitalblöcke werden nur vorübergehend verwendet, nach dem Messen auf ihren eigenen Basiswert kann dieser Block gelöscht werden.
Messung des Grundwertes
5) Bestimmen Sie, wann die variable Tonhöhe kleiner als 1200 ist, um den Ton zu spielen, andernfalls wird kein Ton gespielt.
6) Endlosschleife, spielen Sie den Ton mit der Frequenz des variablen "Tones" Hertz (HZ), je größer der Wert, desto höher der Ton. Speichern Sie den Code und kopieren Sie ihn in das Micro:bit-Board und Sie können mit dem Experimentieren beginnen.
Programmiercode
7) Sie können zum Zeichnen von Graphitlinien unterschiedlicher Dicke mit HB-, 2B- oder 6B-Stiften wechseln, um zu hören, wie sich der Klang unterscheidet. Denken Sie an das, was wir bereits über Physik gelernt haben, und betrachten Sie den Zusammenhang zwischen der Größe des Widerstandswerts und dem Material, der Temperatur, der Länge und dem Querschnitt. Stimmen diese Beziehungen mit Graphitdrähten unterschiedlicher Materialien, Längen und Dicken mit dem überein, was Sie bereits wissen?
