Überblick

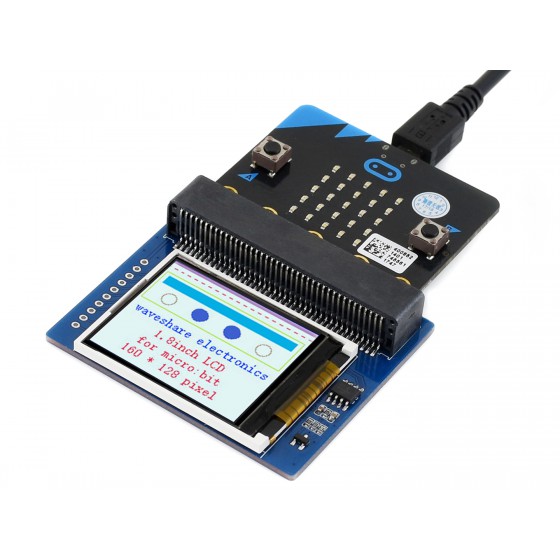

Dies ist ein farbenfrohes Anzeigemodul, das für das BBC micro:bit entwickelt wurde, 1,8 Zoll Diagonale, 160 x 128 Pixel, das 65.000 Farben anzeigen kann.
Müde von der 5x5-LED-Matrix? Es ist an der Zeit, sich einen winzigen Monitor für Ihr micro:bit zu besorgen, dieser hier wäre die ideale Wahl.
Merkmale
- micro:bit Randstecker, direkt steckbar
- Eingebetteter Treiber ST7735S, unterstützt 65.000 Farben
- Onboard SRAM 23LC1024, verwendet als Display-Cache, kein Speichermangel mehr
- SPI-Schnittstelle, belegt nur wenige IO-Pins
- Anpassung der Hintergrundbeleuchtung über PWM
- Reservierte Lötpads für die Steuerschnittstelle erleichtern den Anschluss an Arduino/Nucleo-Boards
- Kommt mit Entwicklungsressourcen (micro:bit grafische Demo/Benutzerhandbuch usw.)
Spezifikationen
- Treiber: ST7735S
- Auflösung: 160 x 128
- Anzeigefarbe: RGB, 65.000 Farben
- Betriebsspannung: 3,3 V
- Abmessungen: 61 mm x 51,5 mm
Pinbelegung
| STIFT | MICRO:BIT PIN | BESCHREIBUNG |
|---|---|---|
| 3V3 | 3V3 | Leistung |
| Masse | Masse | Boden |
| MISO | P14 | SPI-Daten Master-Eingang/Slave-Ausgang |
| MOSI | P15 | SPI-Daten Master-Ausgang/Slave-Eingang |
| SCK | P13 | SPI-Takteingang |
| LCD_CS | P16 | LCD-Chip-Auswahl |
| RAM_CS | P2 | SRAM-Chipauswahl |
| Gleichstrom | P12 | LCD-Daten/Befehl |
| RST | P8 | LCD-Reset |
| BL | P1 | LCD-Rücklicht |
Maße
