Arduino UNO REV3 SMD-AUSGABE

Überblick

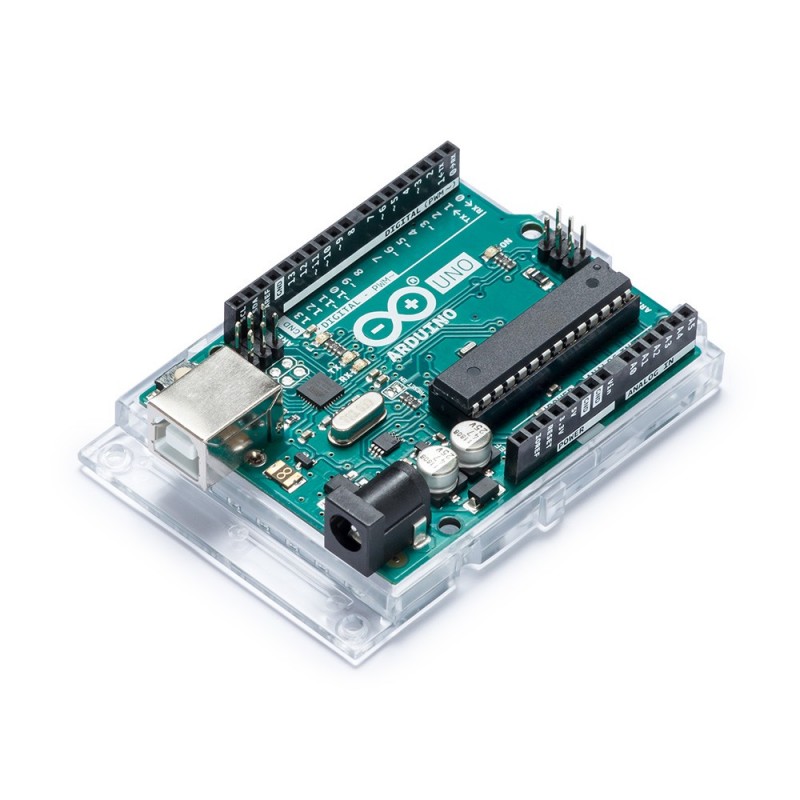

Das Arduino Uno Rev3 SMD ist ein Mikrocontroller-Board basierend auf dem ATmega328. Es verfügt über 14 digitale Ein-/Ausgangspins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen 16-MHz-Keramikresonator (CSTCE16M0V53-R0), einen USB-Anschluss, eine Strombuchse, einen ICSP-Header und einen Reset Taste. Es enthält alles, was zur Unterstützung des Mikrocontrollers benötigt wird; Schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder betreiben Sie es mit einem AC-zu-DC-Adapter oder einer Batterie, um loszulegen.

Das Uno unterscheidet sich von allen vorherigen Boards dadurch, dass es nicht den FTDI-USB-to-Serial-Treiberchip verwendet.

Zusätzliche Funktionen der R3-Version sind:

• ATmega16U2 statt 8U2 als USB-to-Serial Konverter.
• 1.0-Pinbelegung: SDA- und SCL-Pins für die TWI-Kommunikation wurden in der Nähe des AREF-Pins hinzugefügt, und zwei weitere neue Pins wurden in der Nähe des RESET-Pins platziert, der IOREF, mit dem sich die Abschirmungen an die von der Platine bereitgestellte Spannung anpassen können, und der zweite ist a nicht verbundener Pin, der für zukünftige Zwecke reserviert ist.
• stärkere RESET-Schaltung.

„Uno“ bedeutet auf Italienisch „Eins“ und wurde anlässlich der bevorstehenden Veröffentlichung von Arduino 1.0 benannt. Das Uno und die Version 1.0 werden die Referenzversionen von Arduino sein, die sich weiterentwickeln. Das Uno ist das neueste in einer Reihe von USB-Arduino-Boards und das Referenzmodell für die Arduino-Plattform.

Verwandte Boards

Wenn Sie an Boards mit ähnlicher Funktionalität interessiert sind, finden Sie bei Arduino:

• Arduino Uno Rev3
• Arduino Uno WiFi Rev2

Einstieg

Der Abschnitt „Erste Schritte“ enthält alle Informationen, die Sie benötigen, um Ihr Board zu konfigurieren, die Arduino-Software (IDE) zu verwenden und mit dem Basteln an Codierung und Elektronik zu beginnen.

Im Abschnitt „Tutorials“ finden Sie Beispiele aus Bibliotheken und integrierte Skizzen sowie weitere nützliche Informationen, um Ihr Wissen über die Arduino-Hardware und -Software zu erweitern.
