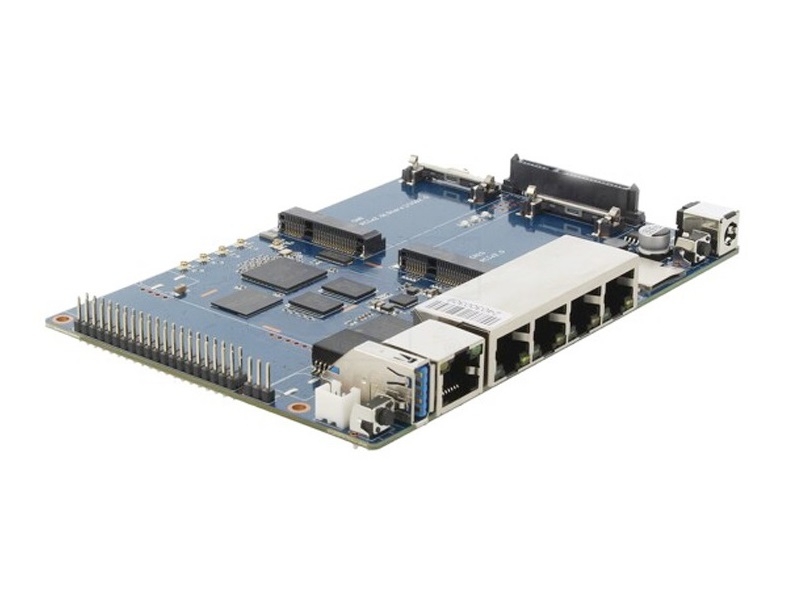

Scheda router Banana Pi BPI-R64 con design MediaTek MT7622

Piattaforma 4x4 802.11n e Bluetooth 5.0 altamente integrata con acceleratore di rete dedicato MediaTek MT7622 è il primo sistema al mondo con 4x4n 802.11n/Bluetooth 5.0 system-on-chip progettato e realizzato per dispositivi di rete premium in diverse applicazioni tra cui router/ripetitori, gateway domotici, audio wireless e archiviazione wireless. Il chipset altamente versatile offre un'unica piattaforma per i popolari router/ripetitori dual-band e tri-band 4X4, fornendo la massima flessibilità per i produttori che desiderano realizzare dispositivi di rete di alto livello. La piattaforma combina prestazioni elevate e funzionalità ampiamente integrate con un approccio conveniente.

L'MT7622 contiene la tecnologia Adaptive Network di MediaTek che consente una configurazione semplice, l'autoriparazione della rete, il roaming, il controllo della banda, la qualità del servizio intelligente, la sicurezza avanzata e altro ancora. Per le applicazioni di controllo audio e vocale, sono incluse interfacce audio essenziali come I2S, TDM e S/PDIF. E per i gateway domotici c'è una ricca gamma di I/O lenti oltre alla coesistenza Wi-Fi, Bluetooth e Zigbee integrata.

Alimentato da un processore ARM Cortex-A53 dual-core a 64 bit con clock a 1,35 GHz, l'MT7622 offre una serie di opzioni di connettività avanzate come SGMII/RGMII, PCIe e USB e integrazione 4X4 802.11n FEM. L'estensione della piattaforma con 802.11ac per soddisfare ulteriori mercati viene eseguita semplicemente tramite MT7615 SoC.

L'MT7622 introduce diverse funzionalità best-in-class come Bluetooth 5.0 e un motore Network Accelerator dedicato con MediaTek Wi-Fi Warp Accelerator, storage accelerator (SATA 3.0/eSATA Gen2) e HNAT HQoS i calcoli vengono scaricati dalla CPU, abbassando complessivamente consumo di energia e liberando risorse per evitare potenziali rallentamenti.

Il vantaggio di MediaTek Wi-Fi Warp Accelerator è duplice. Innanzitutto collega la rete 802.11ac di classe Gigabit+ alla connessione switch/WAN Gigabit tramite percorsi interni multi-Gigabit, garantendo l'assenza di colli di bottiglia. In secondo luogo, il suo design specializzato non solo alleggerisce la CPU dal throughput di molti utenti e dai calcoli QoS, ma lo fa con una potenza inferiore. Il risultato è che MediaTek Wi-Fi Warp Accelerator mantiene prestazioni elevate e sostenute anche quando supporta più utenti pesanti simultanei.

Il Bluetooth integrato consente una connessione wireless locale diretta tramite App per una facile configurazione delle impostazioni del router/Wi-Fi. L'ultimo Bluetooth 5.0 quadruplica la portata e raddoppia la velocità rispetto alle precedenti tecnologie 4.x, consentendo possibilità nuove e innovative.

Interfaccia hardware:

Specifiche hardware:

progettiamo la funzione PoE per BPI-R64, quindi è facile aggiungere un modulo PoE per supportare la funzione PoE, il modulo PoE può supportare 12V/3A per alimentare BPI-R64

BPI-MT7615 802.11 ac wifi 4x4 dual-band:

abbiamo progettato un modulo wifi MT7615 802.11 ac, può essere utilizzato su BPI-R64.MT7615 è un singolo chip Wi-Fi altamente integrato che supporta una velocità PHY di 1733 Mbps, è completamente compatibile con IEEE 802.11ac e IEEE802.11 a/b/n standard, offrendo una connettività wireless ricca di funzionalità a standard elevati e fornendo un throughput affidabile e conveniente da e su lunghe distanze.
