Panoramica
Quando KitiBot incontra micro:bit, quando i bambini incontrano la programmazione, la misteriosa robotica diventa semplice, ogni idea interessante diventerà realtà. Utilizzando il software di programmazione grafica, l'apprendimento della programmazione e l'esplorazione della robotica sarebbero facili come i mattoni.

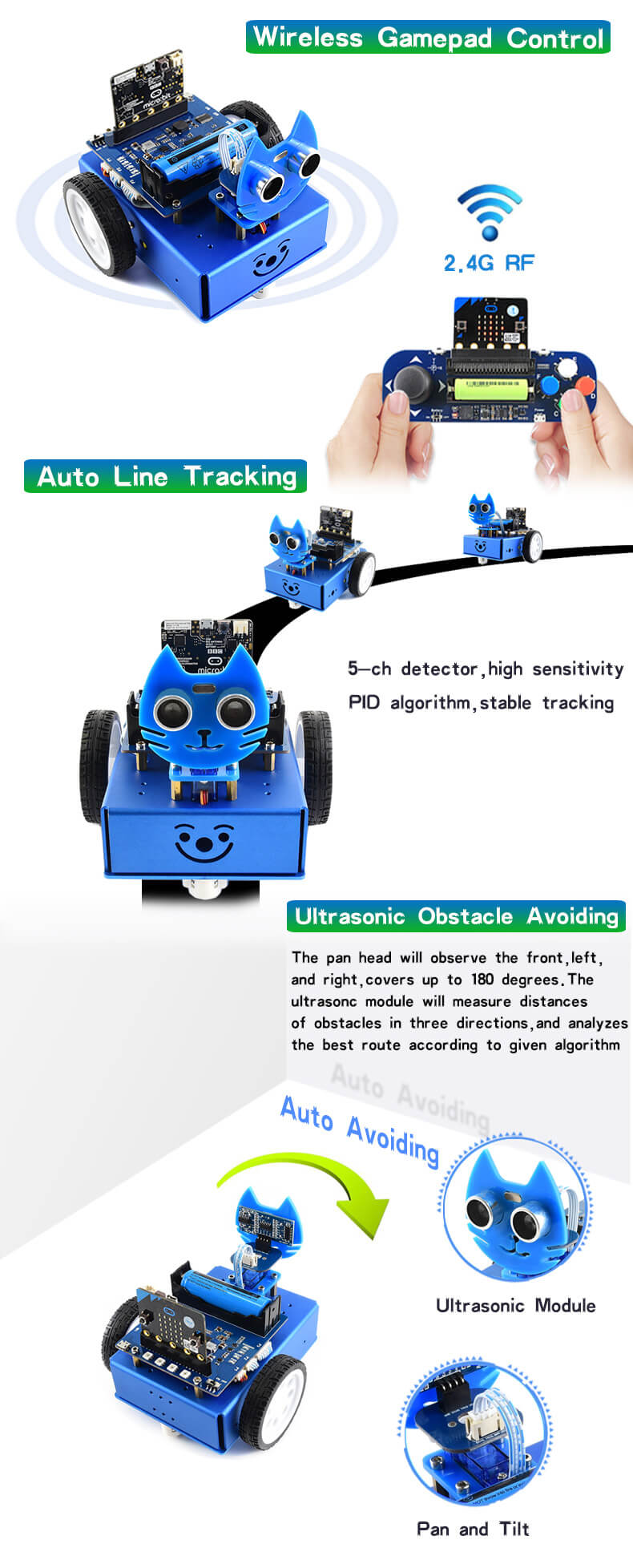

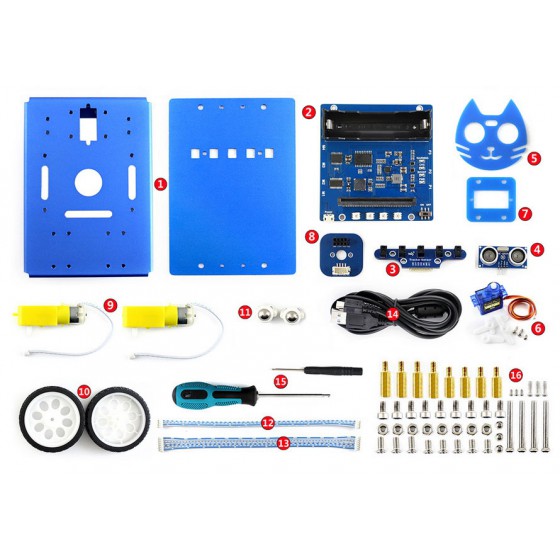

Questo kit robot KitiBot 2WD utilizza il BBC micro: bit (NON incluso) come controller host, combinato con diversi moduli funzionali, è facile per i bambini sperimentare trucchi robotici come: tracciamento della linea, evitare ostacoli, portata ultrasonica, funzionamento servo , telecomando Bluetooth, ecc.
Notare laGamepad 2.4GNON è incluso nel prezzo, inoltre, sono necessari totalmente due micro: bit per il telecomando RF 2.4G.
Il controllore micro:bit

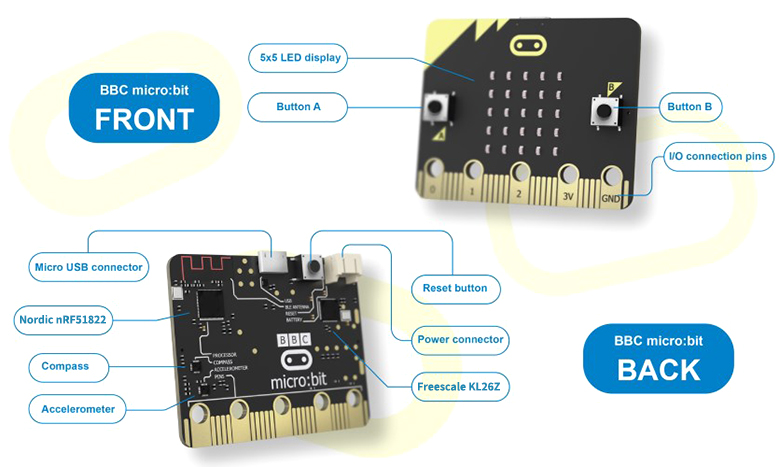

BBC micro:bit è una scheda di sviluppo aperta che consente di eseguire codice su di essa e di avere accesso a tutto l'hardware.
Puoi usare il tuo BBC micro:bit per ogni sorta di fantastiche creazioni, dai robot ai videogiochi: le possibilità sono infinite.
- NRF51822 nordico
- Microcontrollore ARM Cortex-M0 a 16 MHz e 32 bit
- SoC Bluetooth® 4.0 a bassa energia/2,4 GHz RF
- RAM da 16kB
- Flash da 256kB
- Freescale KL26Z– MCU ARM Cortex-M0+ da 48 MHz
- Bussola– Magnetometro a 3 assi Freescale MAG3110, interfaccia I2C
- Accelerometro– Accelerometro a 3 assi Freescale MMA8652, interfaccia I2C
- Connettore di alimentazione– Alimentazione 3V
- Pulsante di reset– ripristinare il sistema
- Connettore micro USB– per collegamento PC, codice download, comunicazione seriale, ecc.
- Display a LED 5x5– Griglia 5x5 LED
- Pulsante A/B– pulsanti programmabili
- Pin di connessione I/O– 5 anelli I/O e connettore edge a 20 pin, inclusi SPI, UART, I2C, analogico, PWM, ecc.
- Dimensioni– 5 cm x 4 cm
ILKitiBot per micro:bit
- Connettore integrato per l'inserimento di micro:bit

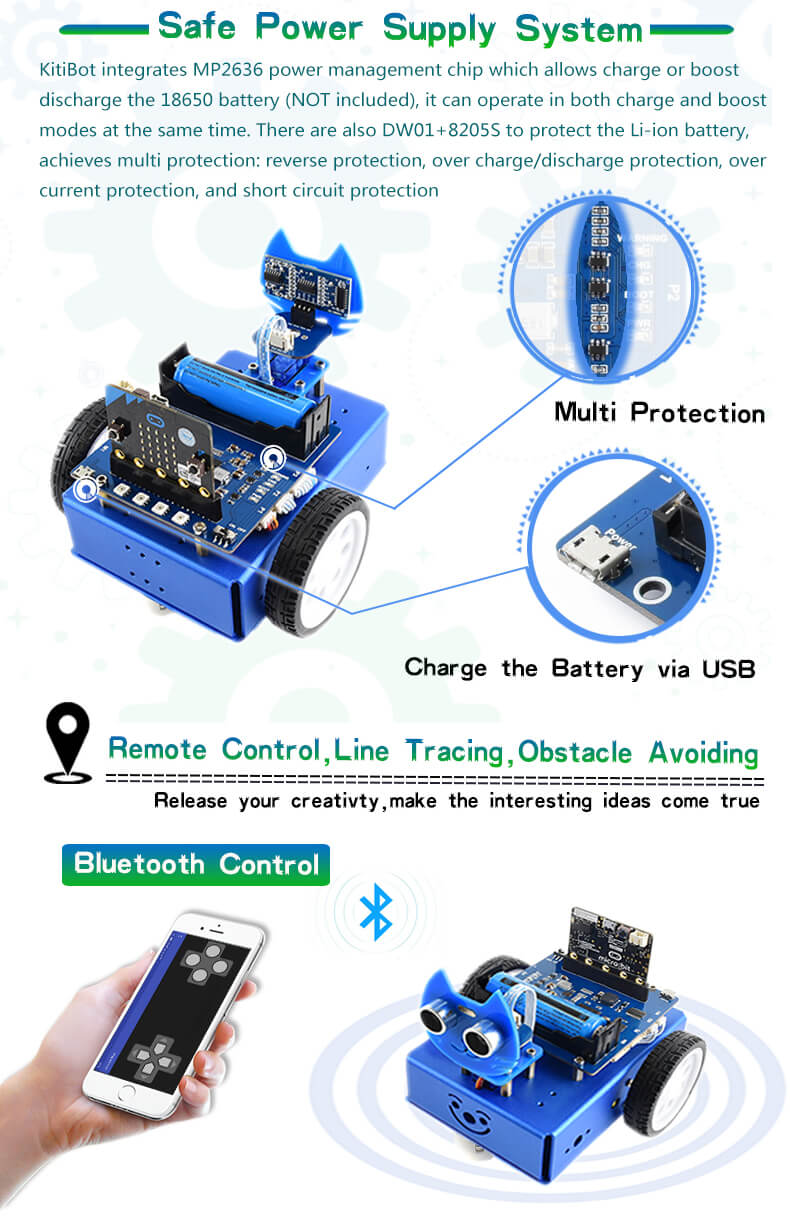

- Integra il caricabatteria agli ioni di litio MP2636 con boost di sistema, consente di caricare la batteria anche durante l'utilizzo
- Integra il circuito di protezione della batteria agli ioni di litio DW01+8205S: protezione inversa, protezione da sovraccarico/scaricamento,
protezione corrente e protezione da cortocircuito - Integra il driver del motore a doppio ponte H TB6612FNG, alta efficienza, basso riscaldamento
- Integra il controller PWM PCA9685, espansione IO micro: bit
- Integra il chip di acquisizione AD TLC1543, consente di collegare più sensori analogici al micro: bit
- Integra 4 LED colorati APA102, controllo a doppia linea, niente più conflitti tra il LED RGB WS2812B e il Bluetooth
- Cicalino integrato per riprodurre musica

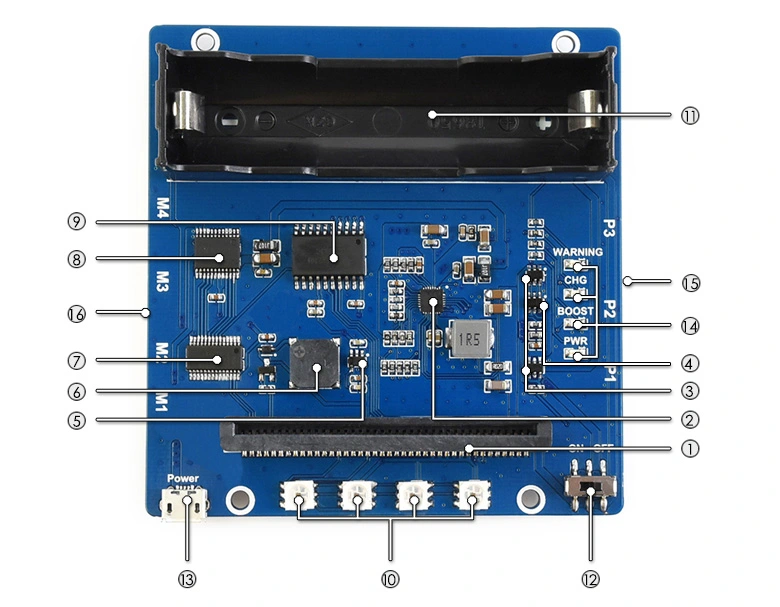

- connettore micro:bit– per collegare micro:bit
- MP2636– gestione dell'alimentazione, sia per la carica che per la scarica rapida della batteria
- 8205S– doppio MOSFET N-Ch, per la protezione del circuito
- DW01– Protezione carica/scarica della batteria agli ioni di litio
- RT9193-33– Regolatore di tensione 3.3V, fornisce alimentazione per micro:bit
- MLT-8530– cicalino
- PCA9685– Controller PWM, espansione IO micro:bit, interfaccia I2C
- TB6612FNG– driver del motore a doppio ponte H
- TLC1543– Chip di acquisizione AD a 10 bit, consente di collegare il sensore analogico di tracciamento della linea al micro: bit
- AP102– LED RGB di controllo a doppia linea
- Portabatterie 18650
- Interruttore di alimentazione
- Interfaccia di alimentazione micro USB– per caricare la batteria agli ioni di litio
- Indicatori
AVVERTENZA: avviso di retromarcia della batteria agli ioni di litio
CHG: modalità di carica
AVVIO: modalità boost
PWR: potenza - Connettori del modulo (lato inferiore)– per il collegamento di servo, modulo a ultrasuoni, modulo di tracciamento della linea
- Connettori del motore (lato inferiore)
