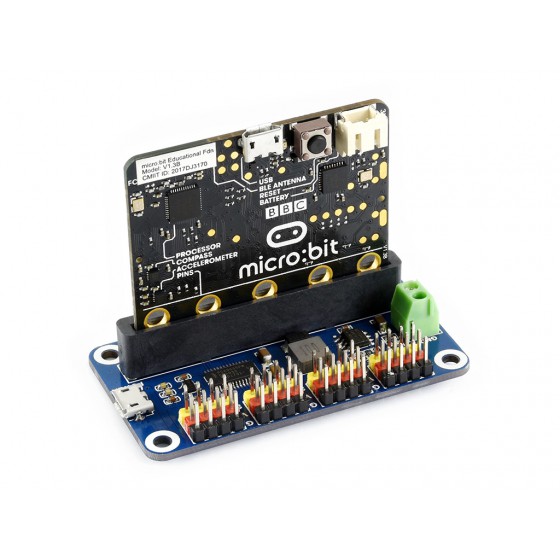

Servotreiber für micro:bit, 16-Kanal, 12-Bit, I2C

Überblick

Sind Sie beim Versuch, einen Roboterarm oder einen anderen Roboter zu bauen, der viel Servo benötigt, auf die PWM-Ausgangsgrenze von micro:bit gestoßen? Wir verstehen diese Situation sehr gut, auch wenn wir eine hervorragende Lösung gefunden haben. Dieser handliche Breakout-Servotreiber wäre Ihre ideale Wahl.

Merkmale

• micro:bit Randstecker, direkt steckbar
• I2C gesteuert, mit nur 2 Pins
• Bis zu 16-Kanal-Servo-/PWM-Ausgänge, 12-Bit-Auflösung für jeden Kanal (4096 Skalen)
• Integriert einen 5-V-Regler, bis zu 3 A Ausgangsstrom, kann von der Batterie über den VIN-Anschluss gespeist werden
• Standard-Servoschnittstelle, unterstützt gängige Servos
• Reservierte I2C-Steuerpins, ermöglicht die Arbeit mit anderen Steuerplatinen
• Wird mit Entwicklungsressourcen und Handbuch geliefert (micro:bit-Grafikbeispiele wie drahtlose Bluetooth/2.4G-Fernbedienung)

Spezifikationen

• Stromversorgung: 5V (POWER-Anschluss)ODER6V~12V (VIN-Klemme)
• Servospannung: 5V
• Logikspannung: 3,3 V
• Treiber: PCA9685
• Steuerschnittstelle: I2C
• Abmessungen: 65 mm x 36 mm
• Befestigungslochgröße: 3,0 mm

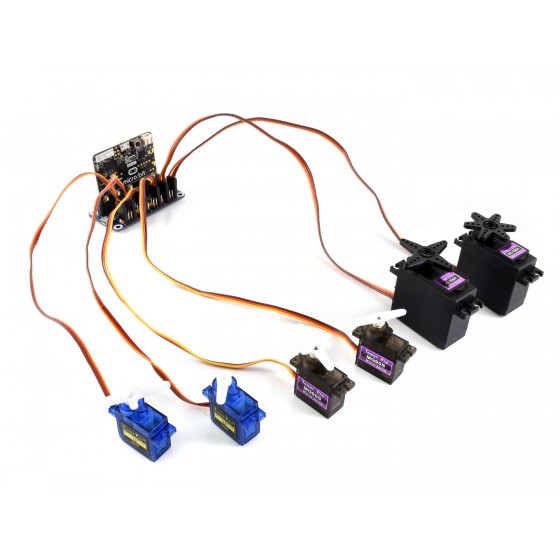

Demo

Maße
