Servoazionamento per micro: bit, 16 canali, 12 bit, I2C

Panoramica

Hai riscontrato il limite di uscita PWM di micro: bit quando hai provato a creare un braccio robotico o qualsiasi altro robot che richieda molti servo? Comprendiamo perfettamente questa situazione, anche se abbiamo ottenuto un'ottima soluzione. Questo pratico breakout del servo driver sarebbe la tua scelta ideale.

Caratteristiche

• connettore micro:bit edge, collegabile direttamente
• I2C controllato, utilizzando solo 2 pin
• Uscite servo/PWM fino a 16 canali, risoluzione a 12 bit per ciascun canale (4096 scale)
• Integra il regolatore 5V, fino a 3A di corrente in uscita, può essere alimentato dalla batteria tramite il terminale VIN
• Interfaccia servo standard, supporta i servi di uso comune
• Pin di controllo I2C riservati, consente di lavorare con altre schede di controllo
• Viene fornito con risorse di sviluppo e manuale (esempi grafici micro: bit come telecomando senza fili Bluetooth/2.4G)

Specifiche

• Alimentazione: 5V (connettore POWER)O6V~12V (terminale VIN)
• Servo tensione: 5V
• Tensione logica: 3,3 V
• Driver: PCA9685
• Interfaccia di controllo: I2C
• Dimensioni: 65 mm x 36 mm
• Dimensione del foro di montaggio: 3,0 mm

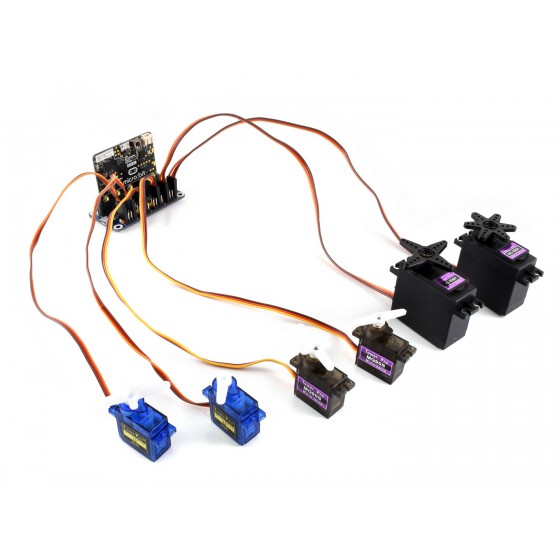

Demo

Dimensioni
