Überblick

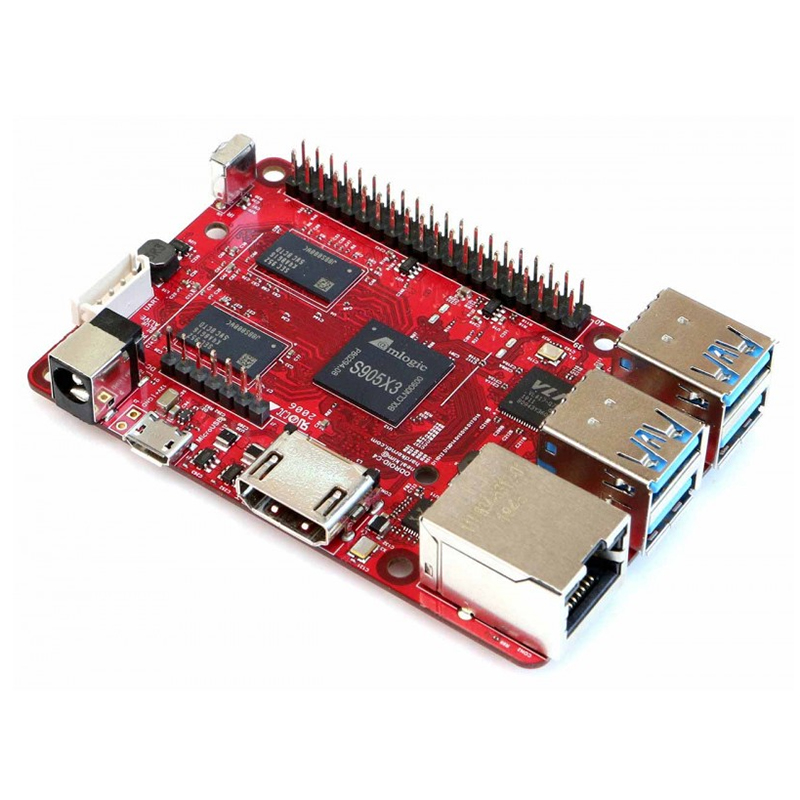

ODROID-C4ist ein Einplatinencomputer der neuen Generation, der energieeffizienter und leistungsfähiger ist als ODROID-C2, der vor über vier Jahren als weltweit erster erschwinglicher ARM-64-Bit-Computer eingeführt wurde.
Die Haupt-CPU des ODROID-C4 besteht aus einem Quad-Core-Cortex-A55-Cluster mit einer Mali-G31-GPU der neuen Generation. Die A55-Kerne laufen mit 2,0 GHz ohne thermische Drosselung unter Verwendung des serienmäßigen Kühlkörpers, was einen robusten und leisen Computer ermöglicht. Die CPU-Multi-Core-Leistung ist etwa 40 % schneller und die System-DRAM-Leistung ist 50 % schneller als beim ODROID-C2.

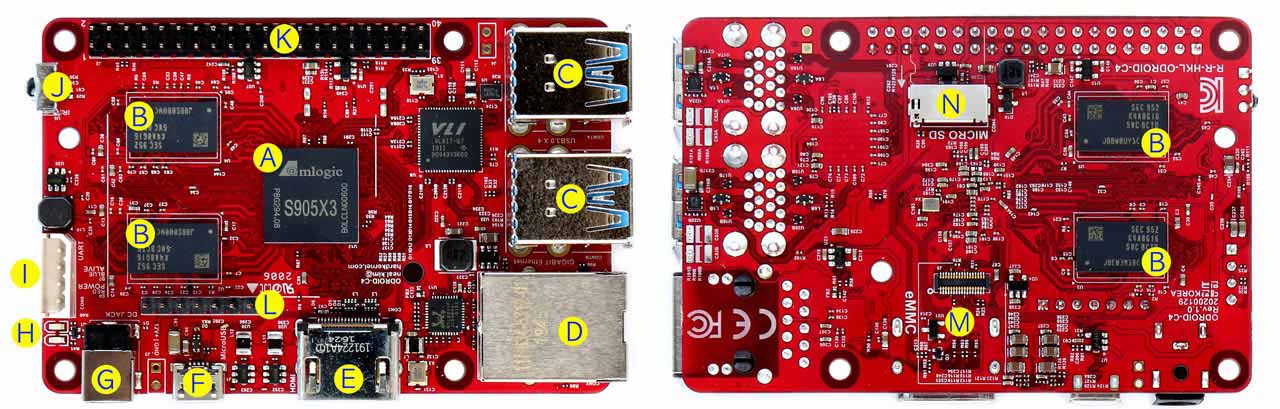

| Prozessor (Amlogic S905X3) | 2 x System-LED-Anzeigen |
| DDR4-Speicher (4 GiB) | 1 x UART für Systemkonsole |
| 4 x USB 3.0-Hostanschlüsse | 1 x IR-Empfänger |
| 1 x RJ45-Ethernet-Anschluss (10/100/1000) | 40 x GPIO-Pins |
| 1 x HDMI 2.0 | 7 x GPIO-Pins |
| 1 x Micro-USB-2.0-Anschluss (OTG) | 1 x eMMC-Modulsockel |
| 1 x Gleichstrombuchse (Außendurchmesser: 5,5 mm, Innendurchmesser: 2,1 mm) | 1 x Micro-SD-Steckplatz |
Die ODROID-C4 GPIO-Schnittstelle ähnelt C2 und unterstützt vollständig eine 3,3-Volt-Schnittstelle. Dies ist vorteilhaft für die Verwendung verschiedener Peripheriegeräte ohne komplizierte Pegelumsetzer wie bei den 1,8-Volt-GPIOs des XU4. Eine weitere große Verbesserung ist eine schnellere SPI-Bus-Schnittstelle mit einer maximalen Frequenz von etwa 100 MHz. Es ist deutlich schneller als das 400-kHz-Software-„bit-banged“ SPI des ODROID-C2.
Notiz:
- Der Stromverbrauch im „IDLE“ wird gemessen, wenn ein Gerät 5 Minuten lang nicht betrieben wird, da der CPU-Governor auf „Performance“ eingestellt ist.
- Der gemessene Stromverbrauch ist nicht absolut und kann unter bestimmten Bedingungen variieren.
SpeziKatzeons
| Formfaktor | Platinenabmessungen: 85 mm x 56 mm x 1,0 mm Abmessungen des Kühlkörpers: 40 mm x 32 mm x 10 mm Gewicht: 59 g inklusive Kühlkörper |
| Prozessor | Amlogic S905X3 12-nm-Prozessor L1-Befehlscache: 32 KB, 4-Wege-Satzassoziativ (128 Sätze), 64-Byte-Zeilen, von 1 Prozessor gemeinsam genutzt L1-Datencache: 32 KB, 4-fach satzassoziativ (128 Sätze), 64-Byte-Zeilen, von 1 Prozessor gemeinsam genutzt L3-Daten-Cache: 512 KB, 16-Wege-Set-assoziativ (512 Sets), 64-Byte-Zeilen, gemeinsam genutzt von 4 Prozessoren Quad-Core-Cortex-A55 (2,016 GHz) ARMv8-A-Architektur mit Neon- und Crypto-Erweiterungen Mali-G31 MP2 GPU mit 4 x Execution Engines (650 MHz) |
| Erinnerung | DDR4 4GiB mit 32-Bit-Busbreite Datenrate: 2640 MT/s (Klasse PC4-21333) 1,2-Volt-Low-Power-Design |
| Lagerung | 1x eMMC-Anschluss (8/16/32/64GiB sind verfügbar) 1x Micro-SD-Steckplatz (DS/HS-Modus bis UHS-I SDR104) |
| Vernetzung | 1 x GbE LAN Ports (RJ45, unterstützt 10/100/1000 Mbps) – Realtek RTL8211F (Ethernet-Transceiver) – LED-Anzeigen * Grüne LED: Blinkt durch Datenverkehr bei 100Mbps-Verbindung * Gelbe LED: Blinkt bei Datenverkehr bei 1000 Mbit/s-Verbindung Optionale WLAN-USB-Adapter |
| Video | 1 x HDMI 2.0 (bis zu 4K@60Hz mit HDR, CEC, EDID) |
| Audio | 1 x HDMI-Digitalausgang 1 x Optionaler optischer SPDIF-Ausgang |
| Externe E/A | 4 x USB 3.0 Host-Ports (teilt sich einen einzelnen Root-Hub) 1 x USB 2.0 OTG-Anschluss für Host- oder Gerätemodus. (Kein Stromeingang) 1 x Serielle Konsole debuggen (UART) 1 x Erweiterungssteckverbinder für Peripheriegeräte (40-polig, 2,54-mm-Raster)
1x Audio-Erweiterungs-Header (7-polig, 2,54-mm-Raster)
– Alle 3,3 VI/O-Signalpegel außer ADC-Eingang bei max. 1,8 Volt. |
| Andere Eigenschaften | IR-Empfänger für Fernbedienung System-LED-Anzeigen: – Rot (PWR) – Dauerlicht, wenn Gleichstrom angeschlossen ist – Blau (ALIVE) – Blinkt wie ein Herzschlag, während der Kernel läuft. |
| Leistung | 1 x DC-Buchse: äußerer (negativer) Durchmesser 5,5 mm, innerer (positiver) Durchmesser 2,1 mm DC-Eingang: 5,5 V ~ 13 V(*15V/4A Netzteil ist nicht mit C4 kompatibel) – DC 12V/2A Netzteil wird empfohlen Energieverbrauch: – LEERLAUF: ≃ 1,8 W – CPU-Belastung: ≃ 3,64 W (Leistungsregler) – Ausgeschaltet: ≃ 0,14 W |
