概要

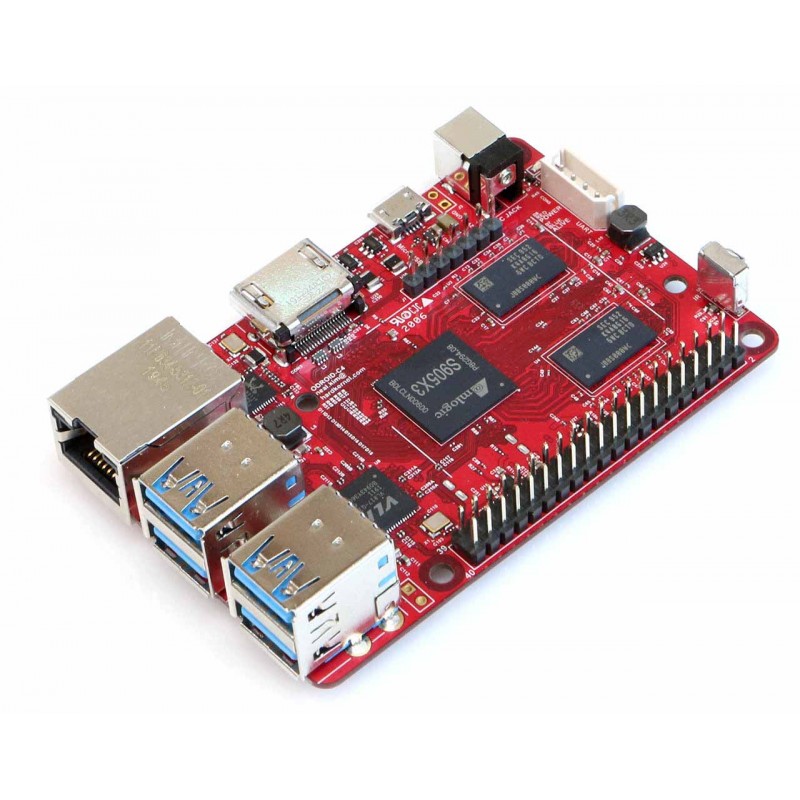

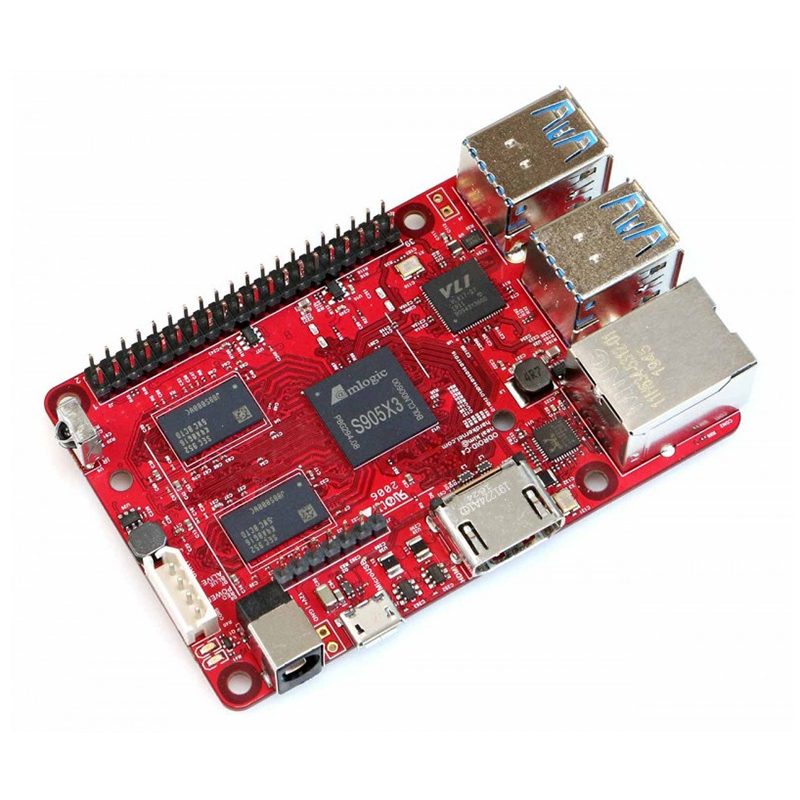

オドロイド-C4は、世界初の手頃な価格の ARM 64 ビット コンピューターとして 4 年以上前に導入された ODROID-C2 よりもエネルギー効率が高く、高速な新世代のシングル ボード コンピューターです。
ODROID-C4 のメイン CPU は、新世代の Mali-G31 GPU を備えたクアッドコア Cortex-A55 クラスターで構築されています。 A55 コアは 2.0Ghz で動作し、在庫のヒートシンクを使用して熱スロットリングなしで、堅牢で静かなコンピューターを実現します。 ODROID-C2に比べ、CPUマルチコア性能は約40%、システムDRAM性能は50%高速化。
| CPU (アムロジック S905X3) | 2 x システム LED インジケータ |
| DDR4 メモリ (4GiB) | システムコンソール用 1 x UART |
| 4 x USB 3.0 ホスト ポート | 1×IRレシーバー |
| 1 x RJ45 イーサネット ポート (10/100/1000) | 40 x GPIO ピン |
| 1×HDMI2.0 | 7 x GPIO ピン |
| 1 x マイクロ USB 2.0 ポート (OTG) | 1 x eMMC モジュール ソケット |
| 1 x DC 電源ジャック (外径 : 5.5mm、内径 : 2.1mm) | 1×マイクロSDスロット |
ODROID-C4 GPIO インターフェイスは C2 に似ており、3.3V インターフェイスを完全にサポートします。これは、XU4 の 1.8V GPIO のように複雑なレベル シフターを使用せずに、さまざまな周辺機器を使用する場合に役立ちます。もう 1 つの大きな改善点は、最大周波数が約 100Mhz の高速 SPI バス インターフェイスです。これは、ODROID-C2 の 400Khz ソフトウェア「ビットバン」SPI よりも大幅に高速です。
ノート：
- 「IDLE」での消費電力は、CPUガバナーが「パフォーマンス」に設定されているため、デバイスが5分間操作されていない場合に測定されます。
- 測定された消費電力は絶対的なものではなく、特定の条件では異なる場合があります。
仕様猫オンズ

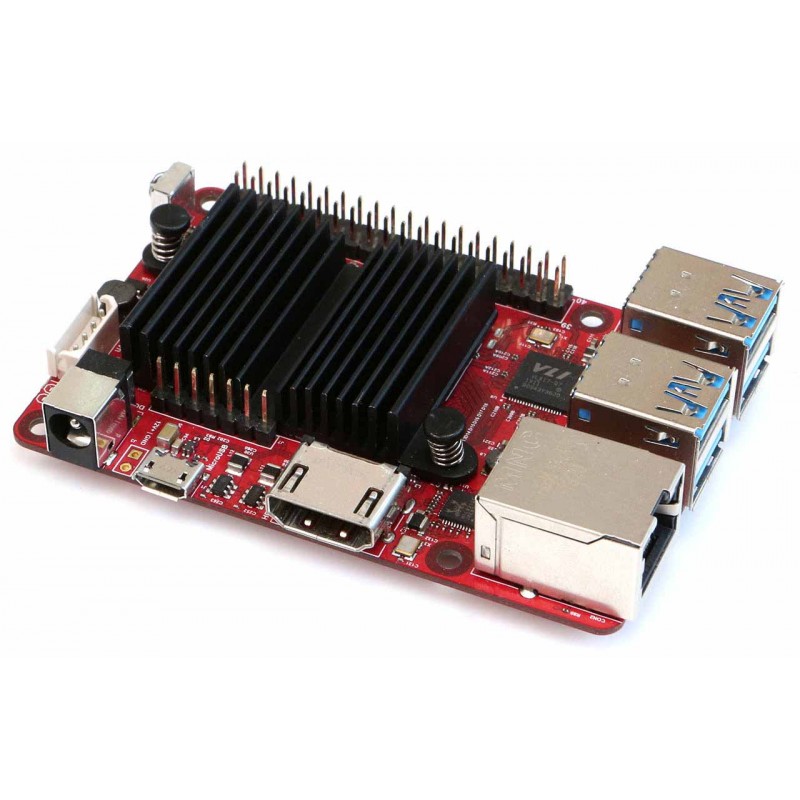

| フォームファクタ | ボード寸法: 85mm x 56mm x 1.0mm ヒートシンクの寸法: 40mm x 32mm x 10mm 重量: 59g (ヒートシンクを含む) |
| プロセッサ | Amlogic S905X3 12nm プロセッサ L1 命令キャッシュ: 32 KB、4 ウェイ セット アソシアティブ (128 セット)、64 バイト ライン、1 プロセッサで共有 L1 データ キャッシュ: 32 KB、4 ウェイ セット アソシアティブ (128 セット)、64 バイト ライン、1 プロセッサで共有 L3 データ キャッシュ: 512KB、16 ウェイ セット アソシアティブ (512 セット)、64 バイト ライン、4 プロセッサで共有 クアッドコア Cortex-A55 (2.016GHz) Neon および Crypto 拡張機能を備えた ARMv8-A アーキテクチャ Mali-G31 MP2 GPU と 4 つの実行エンジン (650Mhz) |
| メモリー | バス幅が 32 ビットの DDR4 4GiB データレート: 2640 MT/s (PC4-21333 グレード) 1.2ボルトの低電力設計 |
| 保管所 | 1x eMMC コネクタ (8/16/32/64GiB が利用可能) 1x マイクロ SD スロット (UHS-I SDR104 までの DS/HS モード) |
| ネットワーキング | 1 x GbE LAN ポート (RJ45、10/100/1000 Mbps をサポート) – Realtek RTL8211F (イーサネット トランシーバー) – LED インジケータ * 緑の LED: 100Mbps 接続時のデータ トラフィックで点滅 * オレンジ色の LED: 1000Mbps 接続時のデータ トラフィックによって点滅 オプションの WiFi USB アダプター |
| ビデオ | 1 x HDMI 2.0 (HDR、CEC、EDID で最大 4K@60Hz) |
| オーディオ | 1×HDMIデジタル出力 1 x オプションの SPDIF 光出力 |
| 外部入出力 | 4 x USB 3.0 ホスト ポート (1 つのルート ハブを共有) ホストまたはデバイスモード用の 1 x USB 2.0 OTG ポート。 （電源入力なし） 1 x デバッグ シリアル コンソール (UART) 1 x 周辺拡張ヘッダー (40 ピン、2.54mm ピッチ)
1x オーディオ拡張ヘッダー (7 ピン、2.54mm ピッチ)
– 最大 1.8V の ADC 入力を除くすべての 3.3VI/O 信号レベル。 |
| その他の機能 | リモコン用IRレシーバー システム LED インジケータ: – 赤 (PWR) – DC 電源が接続されている場合は点灯 – 青 (ALIVE) – カーネルの実行中にハートビートのように点滅します。 |
| 力 | 1 x DC ジャック : 外 (負) 直径 5.5mm、内 (正) 直径 2.1mm DC入力：5.5V～13V(*15V/4A PSUはC4と互換性がありません) – DC 12V/2A 電源アダプターを推奨 消費電力： – アイドル : ≃ 1.8W – CPU ストレス : ≃ 3.64W (パフォーマンス ガバナー) – 電源オフ : ≃ 0.14W |
